クリーンブースの種類・機能

クリーンブースはファンフィルターユニットを通して清浄化した空気をブース内に取り入れることで、クリーン空間を作り出します。

それだけでなく、ブースの周囲(壁材)を変更することでさまざまな機能を付け足すこともできるのです。このページではクリーンブースに負荷できる機能を紹介します。

クリーンブースに付加できる機能の種類

クリーンブースはクリーン空間を生み出すだけでなく、オプション品やカスタマイズ注文をすること機能を追加することができます。どのようなオプションが付けられるか紹介します。

防虫・防塵

「クリーンブース」の大きな目的である「異物混入による不良品対策」において代表的なものがこの防虫・防塵。つまり、クリーンブースの基本的機能として、防虫・防塵が挙げられます。
ブース内を陽圧にすればさらに防塵効果を高めることが可能。塗布コーティング工程や充填工程などでの異物付着問題を解決できるのが防虫・防塵ブースの特徴です。

調温・調湿

調温・調湿クリーンブースの例
引用元HP:伸榮産業
http://clean-booth.jp/product/

クリーンルームでないと調温・調湿が不可能なわけではありません。ブースの周囲をカーテンタイプからパネルタイプへと変更することで高い密度を作り出し、精密空調機を取り付ければ調温・調湿は可能となります。

ブース内での作業者への負担が減らせるので、長時間ブース内で活動するならば取り付けを検討すべきでしょう。

防爆ブース

防爆クリーンブースは2種類に大別できます。ひとつは「安全増防爆構造」。もうひとつは「耐圧防爆構造」です。そもそも防爆ブースとは可燃性ガスなどが流出しないように防ぐための機能を持っています。

防爆クリーンブースの特徴は火源となり得る箇所に対策を行っている点です。例えばファンモーターは安全防爆タイプを使用していたり、スイッチには耐圧防爆型コンビネーションスターター直動式スイッチを採用したりするなどの対策が取られています。

秤量ブース

秤量ブース
引用元HP:日本エアーテック
https://www.airtech.co.jp/products/cleanbooth/1028/

薬塵が含まれる空気をHEPAフィルターを使って清浄化し、作業環境改善を行うのが秤量クリーンブースです。

製薬工場などで用いられることが多いタイプです。吸い込み気流を発生させてブース内の粉塵を効率良く除去します。

紫外線遮断(イエローブース)

紫外線除去機能を備えているのがイエローブースです。露光機用や感光剤保管用クリーンブースで、紫外線遮断のために採用されています。

蛍光灯にイエローランプを採用することで、さらに紫外線を減らす工夫をしている製品もあります。

暗室ブース

暗室クリーンブースの例
引用元HP:伸榮産業
http://clean-booth.jp/product/

光学実験・検査に使うためにブラックカーテンなどを採用しブース内を暗室に保つタイプです。

導電性パイプを使用して静電気対策に対応している製品もあります。

陰圧ブース

陰圧ブース
引用元HP:日本エアーテック
https://www.airtech.co.jp/products/kanseneq/1054/

陰圧ブースは中のウィルスなどをブース外に出さないように設計されています。新型コロナウィルスの流行により、注目されているタイプと言えるでしょう。

患者隔離用タイプやPCR検査のために医師と患者の間に間仕切りカーテンを設置できるタイプなど目的に応じたブースがラインナップされています。

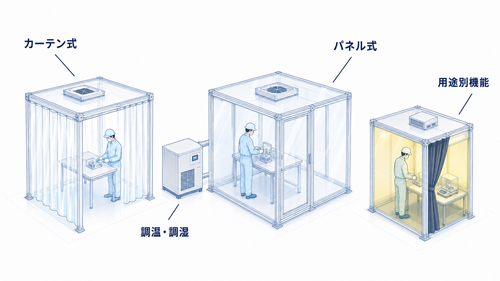

クリーンブースのタイプ

クリーンブースとひとくちに言ってもさまざまなタイプがあり、設置する目的や重視したいポイントなどによって最適な製品が異なります。自社に合ったクリーンブースを導入するためにも、クリーンブースの種類やそれぞれの特徴についてしっかりと押さえておきましょう。

パネル式クリーンブース

パネル式クリーンブースは、側壁の主な素材にアルミサンドイッチパネルを使用するタイプのブースで、ビニールカーテン以上に強度を出せるのが特徴です。また、見学者通路沿いに設置する場合でブース内部を見せたくないときにも、アルミサンドイッチパネルを使用したパネル式クリーンブースが適しています。アルミサンドイッチパネルに代わり、ポリカーボネートや帯電防止透明塩ビ板を側壁に使用することも可能。

入室用としてアルミ扉やエアシャワーを取り付けることができ、エアコンと組み合わせれば簡易クリーンルームとしても使えます。

カーテン式クリーンブース

カーテン式クリーンブースはクリーンルームに比べて安価で、さらに短い施工期間で設置できるのが特徴です。導入しやすいタイプのクリーンブースとなるため、コストや納期を重視したい企業に適しています。ただ、コストを抑えられる一方で、清浄度があまり高くないのはデメリットと言えるでしょう。

カーテン式クリーンブースは改造や変更などを行ないやすい装置のため、オプションによってはクラス1,000もの清浄度を実現することも可能。カーテン式クリーンブースを検討する場合は、清浄度をどこまで確保できるのか各メーカーのオプションや対応している機能を比較しながら決めていくと良いでしょう。

プレハブ式クリーンブース

拡張性や機能性の高さを重視するのであれば、プレハブ式クリーンブースがおすすめです。プレハブ式クリーンブースはオーダーメイドの製品が多く、設置場所は選ぶものの、自社に合ったクリーンブースを導入できるメリットがあります。ただし、オーダーメイドの製品だと設計や工事費用などの設置コストが割高になるので、予算を考慮しながら性能をどこまで追求するのか検討しましょう。

プレハブ式クリーンブースの導入用途としては、半導体メーカーにおけるロボット用安全策や自動車部品メーカーの製品の品質向上・管理対策、電子部品・光学機器に対するちり・埃対策などがあげられます。

1人用クリーンブース

1人用クリーンブースは電話ボックスのような形状をしており、局所的なクリーン空間をつくりたい企業に適しています。導入用途としてはクリーン環境下での組み立て作業や梱包・検品作業、部品の洗浄・清掃作業が必要な場合など。そのほか、作業場内にワーキングスペースを確保する目的で、1人用クリーンブースが導入されるケースもあります。

クリーンパーテーション

クリーンパーテーションは、感染予防対策として注目されているクリーンブースです。患者や医療従事者の感染リスクの軽減を目的に、医務室や検査室などに設置されるケースが多くみられます。より万全な感染予防対策を図るために、陰圧ブースと組み合わせて導入するケースもあるようです。
