デシケーター

本ページは、公開されている国内主要メーカー（アズワン・ミスミ・伸榮産業・ヤマト科学）のカタログや、JEDEC J-STD-033D、ISO 14644-5、JIS K 0137 などの資料を基に編集しています。導入時は一次資料と社内品質基準を併せて確認してください。

デシケーター（密閉保管装置）の選定を誤ると、「湿気で高価な電子部品が使い物にならなくなった」「運用に合わずガス代などのランニングコストが膨らんだ」といった深刻な失敗につながる恐れがあります。この記事では、現場の無駄なコストや品質トラブルを防ぐために、①基礎、②方式、③選定、④湿度管理ノウハウ、⑤TCO、⑥事例、⑦FAQを実務視点で解説します。関連する清浄度・換気の基礎はクリーンクラス解説や換気回数ガイドもあわせて参照ください。

デシケーターとは？（基礎と劣化モード）

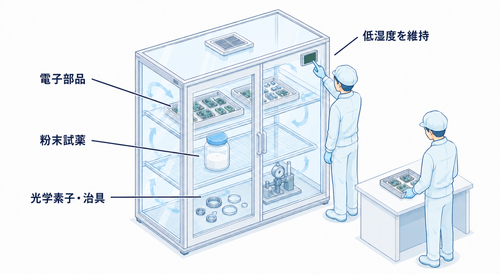

語源はラテン語 desiccare=乾燥させる。冷却ではなく、相対湿度（RH）5～40%程度を制御して保管するのが特徴です。JEDEC J-STD-033D では MSD の露出許容時間（Floor Life）やベーキング条件が定義され、適切な低湿環境に保つことでリフロー前の吸湿→ポップコーン割れを抑制できます。

• 電子部品：吸湿→リフロー時の内圧上昇・クラック（MSLに依存）
• 粉末試薬：吸湿・凝集→秤量誤差・反応性変化
• 光学素子：カビ・曇り→透過率低下、再研磨コスト
• ゲージ・治具：腐食→寸法精度劣化、再校正頻度増

代表的4方式の構造と特長

乾燥剤（シリカゲル）タイプ

最もシンプルで電源不要。10～30%RHで安定するケースが多く、ランニングコストが小さい。吸湿限界に達した乾燥剤は 120℃×2h 程度で再生可能。棚の配置で空気の攪拌・偏りが変わるため、庫内の上下差を意識して配置します。

長所	短所	推奨用途
初期費用最小、停電に強い	復帰に時間、RHの微調整が難しい	光学部材・治具・予備部品

オートドライ（除湿ユニット内蔵）タイプ

庫内除湿ユニットで 5～20%RH を自動維持。方式は「冷却再生式（ペルチェ凝縮／ドレン蒸発）」と「ヒート再生式（モレキュラーシーブ自動再生）」の二系統。扉開閉後のRH復帰はおおむね10～15分が目安。SMT ラインの夜間・休日保管に定番です。

長所	短所	推奨用途
安定RH、復帰が早い、記録機能と相性◎	電源必須、ユニット保守が必要	MSD、微小部品、研究材料

ガス置換（窒素／アルゴン）タイプ

乾燥と同時に酸素分圧を低下（O₂ < 1%）させ、酸化と静電気を抑制。フローメータやマスフロー＋O₂/RH デュアルセンサで流量の最適化が可能。窒素消費の低減にはパージ＋間欠供給制御が有効です（シール性が重要）。

長所	短所	推奨用途
酸化抑制、静電低減、低RH達成が容易	ガスコスト、配管設備が必要	高反射ミラー、リチウム電池材料、バイオ原料

真空（減圧）タイプ

庫内を 10^-1～10^-3 Pa に排気して水蒸気・酸素をほぼ排除。低温乾燥プロセスに流用でき、含水率を ppm レベルまで下げたい場合に有効。ガス放出の大きい材料は段階減圧やソークを併用します。

長所	短所	推奨用途
極低水分・酸素、乾燥時間の短縮	装置費大、揮発溶媒の取り扱い注意	樹脂乾燥、ハーメチック封止前処理

選定フローチャート（実務）

1. 劣化モード特定：吸湿・酸化・カビ・静電のどれが致命か
2. 許容 RH / O₂：社内規格・JEDEC/薬局方等の基準を確認
3. 収容計画：点数・荷姿・棚耐荷重・開閉頻度を見積
4. 方式絞り込み：必要条件に対し 1～2候補に集約
5. TCO試算：初期費＋電力/ガス/乾燥剤＋保守・校正
6. 記録要件：FDA/ISO 対応のためデータロガ／監査証跡

安易な選定や素人判断が招くNG事例

初期費用を抑えるために安価なケースを適当に選んだ結果、以下のような失敗に陥るケースが見受けられます。

• パッキン劣化による漏洩：密閉性が低く、高価な窒素ガスが漏れ続けてランニングコストが膨大になる。
• 運用に合わない方式の選択：扉の開閉頻度を考慮せず、庫内の湿度が元に戻る前に作業を繰り返してしまい、結果的に製品が吸湿して廃棄処分になる。

デシケーターの選定は、保管物の特性だけでなく、現場の作業動線や維持コストを含めた総合的な判断が求められます。間違った設備導入で損失を出す前に、専門知識を持つプロに状況を診断してもらうのが賢明です。

最適なデシケーターの方式選定を
プロのメーカーに丸投げする

筐体・パッキン・静電対策（設計の勘所）

項目	推奨仕様	留意点
筐体材	ステンレス／導電アクリル	クリーン用途はISOクラス適合の発塵/アウトガスに留意
窓材	帯電防止アクリル（表面抵抗 107～1010Ω）	曇り防止コート、傷対策
パッキン	シリコン/EPDM ガスケット（二重リップ）	漏れ率低減＝窒素消費削減に直結
アース	筐体・棚・ESDマットを共通母線にボンディング	年1回の接地抵抗点検

湿度管理ノウハウ（復帰・均一化・持込み）

• 復帰時間の短縮：開口時間は30秒以内、開扉角を小さく。オートドライは庫内ファン循環で層流化。
• 荷姿最適化：アルミ蒸着袋は入庫前にバルク脱気し、袋内 RH を先に下げると庫内復帰が約3割速い。
• 持込み手順：クリーンゾーンでは外装持込み禁止の運用があり（ISO 14644-5）、エアロックで外袋除去→トレー移載が安全。
• 監視：RH/O₂ データロガの常時記録、アラームしきい値（例：RH>15% 10分継続）を定義。

ランニングコスト比較（300 L, 30 kg, 1日10回開閉）

方式	初期費（円）	年コスト（円）	5年TCO（円）	備考
乾燥剤	120,000	15,000（乾燥剤）	195,000	停電影響なし
オートドライ	280,000	18,000（電力）	370,000	記録機能と親和
窒素置換	350,000	58,000（N₂ 99.99%）	640,000	流量最適化で削減可
真空型	650,000	40,000（電力＋パッキン）	850,000	用途限定だが効果大

電力単価 30 円/kWh、N₂ 60 円/m³ で概算。実環境・開閉頻度で変動します。

複雑な湿度・換気要件の計算を
プロのメーカーに丸投げする

業界別導入事例

SMT 実装工場（東海）

• 方式：オートドライ 600 L × 8（RH 8%）
• 運用：JEDEC MSLに合わせた入出庫スキャン＋露出時間カウント
• 結果：MSD クラック不良 0.45% → 0.05%、歩留まり +2.1pt

医薬品研究所（関東）

• 方式：窒素置換 1 m³、O₂ 0.5% 以下、データロガ 1分周期
• 結果：ペプチド試薬の分解率 12か月で +0.3%（室温保管比 −2.4pt）

光学レンズメーカー（九州）

• 方式：乾燥剤 300 L、シリカゲル 1 kg/月交換
• 結果：レンズカビ 0 件維持、ランニングコスト −70%

運用・点検チェックリスト

• 毎日：RH/O₂ アラーム履歴確認、扉パッキン目視、結露・異臭確認
• 毎週：棚アース導通確認、窒素流量点検（置換型）
• 毎月：乾燥剤再生／除湿ユニットフィン清掃、データバックアップ
• 年1回：RH計・O₂計校正、パッキン交換可否点検、TCOレビュー

FAQ（よくある質問）

Q. オートドライと窒素置換の併用は可能ですか？

A. 可能です。RH と O₂ の双方を監視し、窒素は間欠供給（PID or 二点制御）で過剰パージを防止します。パッキン劣化は消費増に直結するため年次点検が必須です。

Q. 真空型で揮発性溶媒を保管できますか？

A. 推奨されません。減圧で沸点が下がり漏洩リスクが増えます。ポンプ油の劣化も早まるため、溶媒は防爆仕様の保管庫や消防法適合の設備で管理してください。

Q. RH センサや O₂ センサの校正頻度は？

A. 品質マネジメント要件（ISO 9001 / IATF 等）に沿い年1回が一般的。可搬マスタ機との相互比較や外部校正証明の取得を推奨します。

Q. MSD の露出時間（Floor Life）を超えた場合は？

A. JEDEC に沿ってベーキング（例：125℃×24h など部品仕様に依存）後にカウントをリセットします。デシケーター連携のバーコード管理でヒューマンエラーを防げます。

Q. クリーンブース内での設置ポイントは？

A. 出入口や作業者動線から外し、面風速が安定する背面側へ。発塵の少ない材質（導電アクリル／SUS）とし、扉開閉は一方通行運用が理想です。

Q. 静電気対策はどうすべき？

A. 導電棚・ESDマットをアース母線に接続し、帯電防止窓材を選択。窒素置換は乾燥で帯電しやすいため、湿度の下限やイオナイザ併用でバランスを取ります。

まとめ

デシケーターは、湿度・酸素・静電気といった劣化ドライバを同時に制御し、製品品質と研究データの信頼性を守る基盤装置です。方式ごとの特性と TCO、クリーンブース内の気流・清浄度との整合を確認し、監視・記録・保守を運用設計に組み込むことで、“必要十分な乾燥性能”と“運用のしやすさ”を両立できます。迷ったら、清浄度・換気・消防の観点も含めた全体最適で検討しましょう（関連：清浄度／換気回数／消防法）。
