クリーンブースの換気回数について

※本記事はプロモーションを含みます。

ここでは、クリーンブースやクリーンルームに必要な換気回数・頻度、換気回数と清浄度クラスの関係について詳しく解説しています。クリーンブースの導入や空調設計をお考えの方は、ぜひ参考にしてください。

換気回数・頻度とは？

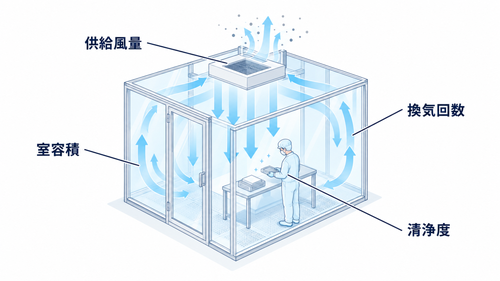

クリーンルームやクリーンブースでの「換気回数（Air Changes per Hour: ACH）」とは、1時間あたりに空間全体の空気が何回入れ替わるかを示す指標です。たとえば10回/hであれば、1時間に10回、部屋の体積相当の空気が供給される計算になります。
実際には外気だけでなく、循環した空気も含まれる場合が多いため、「換気回数 ＝ 外気導入量」とは限りませんが、清浄度を維持するうえで重要な目安となります。

なぜ換気回数が重要かというと、クリーンルームやクリーンブース内の空気を素早く循環・浄化することで、微粒子や埃、微生物などの滞留を防ぎ、安定した清浄度を保ちやすくするためです。

ACHの基本式： ACH = （供給風量 [m³/h]） ÷ （室容積 [m³]）。例えば W4.0×D4.0×H2.4 m（体積=38.4 m³）のブースに合計風量 3,840 m³/h を供給すれば、ACH=100 回/h となります。設計段階では、有効換気体積（装置や棚で占められない実質空間）を用いた再計算が推奨です。

クリーンルームにおける換気回数の目安

まずは、クリーンルームに必要な換気回数の目安を見てみましょう。クリーン度の違いにより回数は大きく異なります。なお、以下はあくまで参考値であり、実際の設計では運用条件や製品の種類によって最適解が変化します。

参照：ORION公式HP（https://www.orionkikai.co.jp/technology/pap/degree/）

数値を見ると、クラス1,000以下の環境では100回/hを超える高い換気回数が設定されていることがわかります。これは、電子部品や半導体など高度な清浄度を要する工程で必要とされるレベルで、クリーンブースでも同様の目安となる場合があります。

設計メモ： 同じACHでも、吹出し面積が異なれば面風速が変わり、気流の均一性や作業快適性に影響します。FFUの台数・配置とセットで評価しましょう。

計算上の「理論値」と「安全率」について

多くのサイトで紹介されている計算式はあくまで理論値であり、実際には作業者の人数や装置の発熱によって清浄度は低下します。そのため、理論値に対して20〜30%程度の「安全率（余裕）」を見込んで設計することが失敗しないポイントです。

「計算ギリギリで設計して清浄度が足りなかった」という失敗を防ぐためにも、実績値に基づいた余裕のある換気回数を設定しましょう。

温度精度を維持するための換気回数

クリーン度だけでなく、温度や湿度といった環境要件を安定させるためにも、換気回数は重要です。下表は温度精度を維持する上での換気回数の目安です。

参照：ORION公式HP（https://www.orionkikai.co.jp/technology/pap/degree/）

温度精度を追求するほど、空間全体の熱負荷や人・機械から発生する熱源を素早く搬出する必要があり、高い換気回数や空調設備が求められます。特に医薬品製造や精密加工の現場では、温湿度を厳密に管理するケースが多いです。

ACH⇔面風速の換算： 吹出し総面積A[m²]、目標面風速v[m/s]とすると、供給風量 Q = 3,600×A×v [m³/h]。体積V[m³]なら ACH = Q/V。例）A=2.0 m²、v=0.45 m/s、V=38.4 m³ → Q=3,240 m³/h、ACH=84.4 回/h。

このように換気回数の算出には複雑な計算が必要なうえ、実際の運用環境に合わせた微調整が欠かせません。「自社の環境下で最適な換気回数がわからない」といった場合も、プロの視点から算出・提案を受けることが可能です。

複雑な換気・空調設計を
実績豊富なメーカーに丸投げする

換気回数と清浄度クラスの相関性

上記の参考値から分かるように、求めるクリーン度が高いほど必要換気回数は大きくなります。たとえば「クラス100以下」という非常に高水準の清浄度を維持するには、毎時200回以上の換気が必要となる場合もあります。

とはいえ、クリーンルーム全体を完全なクラス100で保つのは大掛かりな設備投資となることが多いため、局所的な空間だけをダウンフロー方式で高い清浄度を保つといった手法も検討されます。そうした場面で活躍するのがクリーンブースです。

また、換気回数と同様、面風速（m/sec）の管理も重要です。いくら換気回数が多くても、実際に空気が流れる速度や方向が不適切であれば、汚染物質がブース内に滞留してしまう可能性があります。
ダウンフロー方式や水平一方向流方式など、流れが一定方向に整流される方法を採用し、かつフィルターユニットの配置や排気レイアウトもあわせて最適化するのが理想です。

面風速の目安

クリーン度の高い空間を実現するには、0.3～0.5m/sec程度の面風速が好ましいとされるケースが多いです。これは、微細な粒子が沈降・滞留する前に排出できる速度とされています。ただし、作業者の快適性・安全性にも配慮が必要で、風が強すぎると作業性に影響を及ぼします。

乱流（コンベンショナル）vs 一方向流： 乱流は広い空間の平均化に有効で省エネ、一方向流は工程直上の清浄を最優先に有効。ブースでは「作業域のみ一方向流＋周辺は乱流」のハイブリッドが実用的です。

なぜ「換気回数」が重要視されるのか

クリーンブースやクリーンルームにおける換気回数は、単なる理論値ではなく、実際の製造品質や歩留まり、安全管理に直結する要素です。以下のような点で、換気回数の最適化が求められます：

• 歩留まりの向上：微細異物の侵入・付着を抑え、製造不良を減らす。
• 作業環境の安定：温度・湿度・気流が安定し、作業者の負担やミスを軽減。
• 汚染リスクの低減：医薬品や食品など衛生管理が重要な工程では、換気不足による微生物リスクを抑制。

ただし、過剰に高い換気回数を設定すると、空調コストや設備投資も増大するため、予算や運用面とのバランスを考慮しなければなりません。

よくある落とし穴： (1) FFU増設だけで解決しようとして騒音・ドラフト増により作業性が低下、(2) 吹出し偏在でデッドゾーンが残る、(3) 外気導入率を上げすぎて温湿度制御が破綻。→ 風量・風速・温湿度を同時最適化。

換気回数とコストのバランス

換気回数を増やせば清浄度は上がりますが、それに比例して初期費用（FFUの台数）とランニングコスト（電気代）も増加します。過剰なスペックはコストの無駄遣いになるため、必要な清浄度を見極めることが重要です。

「とりあえず多めに換気しておけば安心」という選び方は、年間数十万円の無駄な電気代に繋がります。コストを抑えつつ必要な清浄度を確保するバランス調整こそが、専門メーカーの腕の見せ所です。

清浄度目標を1段階変えるだけで、電気代などのランニングコストは大きく変動します。過剰スペックによる無駄な投資を防ぐためにも、まずは専門家による適切な換気回数の算出をおすすめします。

無駄な電気代をカットする
最適な設計をメーカーに相談する

クリーンブース導入のメリットと注意点

「高いクリーン度を必要とするが、クリーンルーム全体を改修するほどのコストやスペースは難しい」という場合、クリーンブースが有効です。
クリーンブースなら限られた空間だけを高い換気回数で維持できます。たとえば、クラス1,000相当のブースを簡易に設置し、特定の製造工程や検査工程だけ保護するといった活用が可能です。

一方、クリーンブースは構造的に簡易である反面、ブース内外の気圧差管理や、人の出入りによる気流乱れに弱い面もあります。非常に高いクリーン度（クラス100以下）を求める場合は、ファンフィルターユニットの台数増加や多重カーテン構造、パスボックスの併用など、追加の設計検討が必要になるかもしれません。

計算例（目安）： ISO7（旧Class 10,000）相当を想定し ACH=60、体積 V=60 m³ なら必要風量 Q=3,600m³/h。600×600 FFU（定格900m³/h）なら4台が設計の出発点。実機はダクト損失・フィルター初期圧損を考慮し、20〜30%の余裕を見ます。

換気回数設定時にチェックすべきポイント

• 1. 外気導入or循環方式の割合：外気100％で換気すると熱負荷が増すため、循環率を高めて省エネ化を図るケースが多い。
• 2. 作業者数・作業内容：人の動きによって埃が舞うリスクが変わるため、運用実態に合わせて換気回数を調整。
• 3. 温湿度・静電気対策：電子部品・医薬品・食品など、製品特性に応じた空調要件を加味。
• 4. 排気レイアウト：天井送風・床面排気・側面排気など、レイアウト次第で清浄度のムラを最小化できる。
• 5. 騒音・振動：FFUの台数増＝騒音増。耳栓や防音材より、台数最適化＋風量集中の設計が先。
• 6. 計測・点検：粒子計数・面風速・差圧を定期記録し、基準逸脱を早期検知。

換気回数を増やすだけでなく、作業者動線や出入口の設計、エアシャワーの有無など、トータルで考えるのがおすすめです。

換気回数に関するよくある質問（FAQ）

Q. 換気回数の目安と計算方法は？

A. 「供給風量(m³/h) ÷ 室容積(m³)」で算出します。目安はクラス10,000で20〜30回/h、クラス1,000で100〜200回/h程度ですが、室内の作業密度や発塵量に合わせて調整が必要です。まずは「寸法・目標クラス・人数」の3項目を整理して相談しましょう。

Q. 設計時の「安全率」はどれくらい必要ですか？

A. フィルターの目詰まりや作業員の動作による気流の乱れを考慮し、理論値に対して20〜30%程度の余裕（安全率）を見て設計するのが一般的です。ギリギリの設計では、運用開始後に清浄度が不足するリスクがあります。

Q. 換気回数を増やすと電気代に影響しますか？

A. FFU（ファンフィルターユニット）の稼働数や出力が増えるため、ランニングコストは上昇します。電気代を抑えるには、ブース全体ではなく「必要な範囲だけを囲う局所クリーン化」による換気効率の最適化が有効です。

Q. クリーンブースとクリーンルームで換気の違いはありますか？

A. 計算の基本は共通ですが、ビニールカーテン構造のブースは気密性がルームより低いため、周囲からの汚染侵入を防ぐ「内圧（差圧）」の維持管理がより重要になります。構造に適した換気設計が必要です。

Q. 面風速（m/sec）はどれくらいが適切ですか？

A. 高い清浄度を求める場合、一般的には0.3〜0.5m/sec程度が推奨されます。ただし、風が強すぎると作業性に影響したり、逆に弱すぎると微粒子を排出できなかったりするため、専門家による気流設計が欠かせません。

まとめ｜清浄度・温度精度・換気コストのバランスが重要

クリーンルームやクリーンブースにおける換気回数は、清浄度クラスを左右するだけでなく、温度・湿度などの環境制御にも大きく関わる重要な要素です。クラス1,000や100,000程度なら比較的安定したコストで導入可能ですが、クラス100以下を目指す場合には、十分な設計と高性能フィルターの投入が不可欠となります。

また、実運用では換気回数だけでなく、面風速や気流方向、排気口・人の動線配置など総合的な空調設計が欠かせません。より厳密な運用が必要なら、やはり専門メーカーや空調設計のエンジニアに相談するのが近道です。

ぜひ、求めるクリーン度と予算・スペースを天秤にかけながら、最適な換気回数を検討してみてください。
