【本記事のポイント】紫外線遮断(イエローブース)の選定・注意点
※本記事はプロモーションを含みます。
プリント基板の製造や半導体関連の工程、感光性材料を扱う現場では、紫外線や特定の短波長の光が製品に影響することがあります。その対策として導入されるのがイエローブースです。

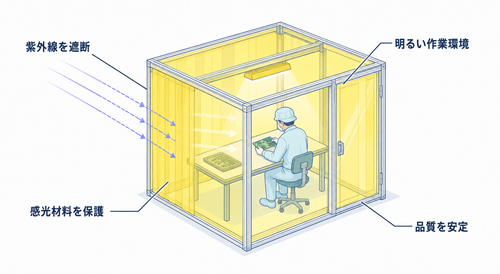

イエローブースは、露光機を使用する工程や感光剤の保管などで、対象となる波長の光を抑えるために、UVカットシートやパネル、照明フィルターなどを組み合わせた作業空間です。
意図しない露光によって製品の品質や歩留まりに影響することがあるため、研究開発から製造ラインまで、材料の感光特性に合わせた光の管理が必要になります。
一般的なクリーンブースが主に空気中の微粒子を管理する設備であるのに対し、イエローブースでは光の波長や照明条件の管理が重要になります。
ただし、紫外線を遮断できることと、空気中の微粒子を除去できることは別の機能です。清浄度の管理も必要な場合は、HEPAフィルターを搭載したFFUや気流の設計などを併せて検討します。
| 比較項目 | 一般的なクリーンブース | イエローブース |
|---|---|---|
| 主な目的 | 空気中の微粒子を低減する | 感光性材料に影響する光を抑える |
| 確認する性能 | 清浄度・気流・フィルター性能 | 波長別透過率・照明条件・光漏れ |
| 主な部材 | フレーム、シート・パネル、FFUなど | UVカットシート・パネル、照明フィルターなど |
| 用途例 | 製造・検査・組立工程の局所清浄化 | 感光剤の保管、露光工程、光学関連の作業 |
| 併用機能 | 温湿度管理など | 必要に応じて空気清浄化や温湿度管理を併用 |
紫外線を避けるために黒いシートを使う方法も考えられますが、光を遮りすぎると内部が暗くなり、作業性に影響する場合があります。
黄色系のUVカットシートやフィルターは、対象となる短波長の光を抑えながら、作業に必要な可視光を通すことを目的に使用されます。
ただし、黄色であればすべて同じ遮光性能を備えているわけではありません。シートやフィルターの種類によって、遮断対象となる波長や可視光の透過率は異なります。
例えば、シーズシーの施工例では、410nmまでの光に対応する透明タイプのフィルターや、440nmまでに対応するライトイエロータイプが紹介されています。材料の感光特性に合わせて選ぶことが重要です。
オレンジ系など、ほかの色のフィルターが適している場合もあるため、色の印象だけではなく、製品の波長別透過率を確認しましょう。
イエローブースを設置しても、光源や開口部の管理が不十分な場合は、対象となる波長の光が入り込む可能性があります。
照明だけでなく、補助照明やメンテナンス用の機器、壁面・床面との接合部なども確認しましょう。
白色蛍光灯にUVカットフィルターを取り付ける方法もありますが、取付状態や経年劣化によって端部から対象波長の光が漏れる可能性があります。
そのため、使用する光源の分光特性とフィルターの波長別透過率を確認することが重要です。
既存の照明を活用する場合も、フィルターの適合性や設置後の光漏れを確認しましょう。必要に応じて、対応する専用照明への変更も検討します。
メンテナンスや緊急時に懐中電灯を使用する場合、通常の光源には感光性材料に影響する波長が含まれることがあります。
黄色いレンズやフィルターが付いていることだけでは遮光性能を判断できないため、使用する光源とフィルターの組み合わせを確認する必要があります。
非常時の安全確保と通常作業時の遮光条件は分けて検討し、必要な照明を使用できるよう管理しておくことも大切です。
イエローブースのカーテンやパネルは、使用環境や経年劣化によって状態が変わる場合があります。
破れや変色、接合部の隙間、照明フィルターの取付状態などを定期的に確認してください。
必要に応じて、対象波長に対応した測定器による確認や、メーカーが推奨する点検・交換を行いましょう。
イエローブースの導入において、以下の「3つの条件」のいずれかに該当する場合は、現場に合わせた設計を検討する必要があります。
材料の感光特性や設備の寸法、使用条件を整理し、対応可能な構造やシートの性能をメーカーへ確認すると検討を進めやすくなります。
イエローブースを選ぶ際は、シートの色だけで判断せず、遮光性能・作業性・設置形状・清浄度の4つの観点から確認することが重要です。
まず、使用する感光性材料がどの波長の光に反応するかを確認します。必要な遮光性能は、材料の感光特性とシート・パネル・照明フィルターの波長別透過率を照合して判断します。
遮光性を高めると内部が暗くなる場合もあるため、対象波長の遮断性能と、作業に必要な視認性を両立できるかを確認してください。
製品によって410nmや440nmなど、遮断対象となる波長が異なります。これらは製品仕様の例であり、すべてのイエローブースに共通する基準ではありません。
シートやパネル自体に遮光性能があっても、設置場所との接合部から光が入り込む可能性があります。
特に、壁・床との隙間、配管の貫通部、扉やカーテンの開口部、装置の搬入出部分などは確認が必要です。
設置条件に合わせて開口部や接合部を含めた光漏れ対策を検討しましょう。
生産ラインの変更や装置の入れ替えが予定されている場合は、移設・増設に対応できる構造かも確認しておきましょう。
アルミフレームを用いた組立式などでは、部材の追加やレイアウト変更に対応できる製品もあります。ただし、変更後も必要な遮光性能を確保できるかは別途確認が必要です。
感光性材料を扱う工程では、紫外線だけでなく、空気中の微粒子による異物混入対策が必要になる場合があります。
その場合は、FFUやHEPAフィルターによる空気清浄化の有無、目標とする清浄度、気流の方向なども確認しましょう。
紫外線遮断性能と清浄度は別の条件であり、必要に応じて両方の性能を備えた設計を検討することが大切です。
特殊な装置を囲う場合や、材料に合わせた遮光性能と清浄度の両方が必要な場合は、既製品の仕様を確認したうえでオーダーメイドを検討しましょう。
自社の装置や光漏れ条件に合う
オーダー設計の仕様・コストを相談する
半導体装置や既存のレイアウトに合わせたオーダーメイド設計。トンネル型やパスボックス付きなど、現場の課題に応じた構造を検討できます。
イエローブースを検討する際も、装置の寸法や作業動線、使用材料に必要な遮光性能を整理することが重要です。必要な工程や装置周辺だけを囲うことで、施工範囲を限定できる場合があります。
引用元:伸榮産業公式サイト(https://www.s-shin-ei.co.jp/clean_booth.html)
現場ごとの設置条件や追加設備の対応範囲について、公式サイトの施工事例を確認できます。
| 自動車・鉄道 | トヨタ自動車 | 日産自動車 | 本田技研工業 | JR |
|---|---|---|---|---|
| 電気機器 | パナソニック | シャープ | 京セラ | 三菱電機 |
| 半導体・光学機器・ガス機器 | ローム | HOYA | オリンパス | パロマ |
| 素材・化学 | グンゼ | 東レ | 旭化成 | 積水化学工業 |
| 製薬・化粧品 | 中外製薬 | アストラゼネカ | ニプロ | ロート製薬 |
| 食品・エネルギー | 日本食研製造 | 不二食品 | 出光興産 | 大阪ガス |
| 大学・研究機関 | 東京大学 | 京都大学 | 大阪大学 | 理化学研究所 |
装置や環境に合わせたオーダーメイド設計で、必要なクリーン環境や遮光仕様を検討できます。
設計・製造・施工を自社で行う体制があり、現場条件に応じた工期や将来の移設・増設について相談できます。
設計・製造・施工・アフターサービスまで一貫した対応を案内しています。
イエローブースには、装置周辺を囲うカーテン式や、前室・パスボックスを組み合わせた構造などがあります。製品ごとの遮光性能と設置条件を確認しましょう。
イエローカーテンで囲った小型タイプのクリーンブースです。感光性材料を扱う工程では、シートだけでなく、内部照明にも対象波長の光を抑える対策が必要になります。
光学部品や小型基板の製造など、比較的小さな作業領域で検討される構造です。装置寸法や作業スペースに応じて、カーテンの材質やフレーム構造などを確認しましょう。
シーズシーの施工事例では、装置を囲うクラス10,000のクリーンブースに、UVカット機能付きの帯電防止ビニールシートを採用しています。
蛍光灯には紫外線カットフィルターを取り付け、暑さ対策として天井部分に欄間パネルを設置しています。
紫外線遮断と清浄化、室内の温熱環境を考慮した構成であり、装置の大きさや周辺環境に合わせた設計事例です。
搬出入用のパスボックスも、紫外線カット仕様にすることができます。
シーズシーの施工例では、帯電防止仕様で紫外線をカットするアクリル板やイエローカーテン、SUS製の底板を採用しています。
HEPAフィルターユニットを2台搭載し、ワークの寸法に合わせた扉構造を採用。光の侵入対策と、扉を開けた際の外気流入への配慮を組み合わせた事例です。
帯電防止と紫外線カットの機能を備えたPVCフィルムは、クリーンブース内の間仕切りやパーテーションなどで使用できます。
精密部品や感光性材料を扱う工程では、静電気対策と遮光対策の両方が必要になる場合があります。
黄色いシートは他の資材との識別にも役立ちますが、色だけで性能を判断せず、帯電防止性能と波長別透過率を確認することが重要です。
プリント基板や半導体関連の工程では、意図しない露光によって感光・変色などが起こり、製品品質や歩留まりに影響する場合があります。
イエローブースは、材料に影響する波長の光を抑えながら、作業に必要な視認性を確保するための設備です。
導入時にはシート・パネルの遮光性能だけでなく、照明条件、壁や床との隙間、装置の搬入出経路、必要な清浄度まで確認することが重要です。
設置後も光源や補助機器の管理、シートの点検、必要に応じた性能測定を継続することで、遮光環境を維持しやすくなります。
規格品で対応しにくい装置形状や設置条件がある場合は、現場に合わせたオーダーメイド設計も検討できます。
遮光性能や設置条件を確認して
オーダー設計のメーカーに相談する
遮光以外にも、空気清浄化や温湿度管理などの設備が必要な場合は、クリーンブース全体の機能を確認すると選定しやすくなります。また、規格品では対応が難しい形状を検討する場合は、オーダーメイドの施工事例が参考になります。
使用材料が反応する波長に合わせて、シート・パネル・照明フィルターの性能を確認します。遮断率は製品や波長によって異なるため、メーカーの波長別透過率データを確認することが重要です。また、壁面・床面との接合部や配管貫通部、扉の隙間などからの光漏れも確認してください。
使用する感光性材料に影響する波長を抑えながら、作業に必要な明るさを確保できる光源やフィルターを選びます。既存の白色灯にフィルターを取り付ける場合は、端部からの漏れや経年劣化にも注意が必要です。
設置場所の柱や配管、既存装置との位置関係によって、隙間や作業スペースの不足が生じる場合があります。必要な遮光性能に加え、装置の搬入・保守作業ができるかも確認しましょう。
アルミフレームを用いた組立式などでは、部材の追加や移設に対応できる製品もあります。ただし、構造を変更した後も必要な遮光性能・清浄度を維持できるかは確認が必要です。
帯電防止と紫外線カットの両方の機能を備えたシートなどがあります。工程の要求仕様に応じて、帯電防止性能と遮光性能をそれぞれ確認してください。
